在模拟输入应用中，用差分还是单端，是个绕不开的问题。这个选择看似简单，背后却牵涉到输入阻抗、共模抑制、信号摆幅、PCB布局等多个因素。

一、输入模式

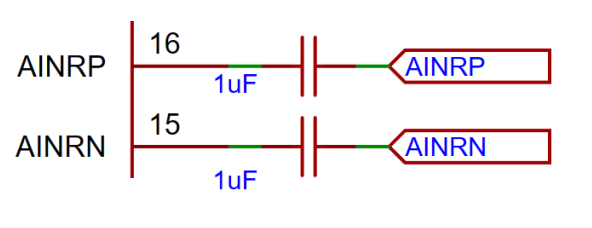

差分输入：信号接P和N两根线，ADC采集的是两脚之间的电压差。这是性能最好的模式，因为共模噪声（同时在两根线上出现的噪声）会被抵消。

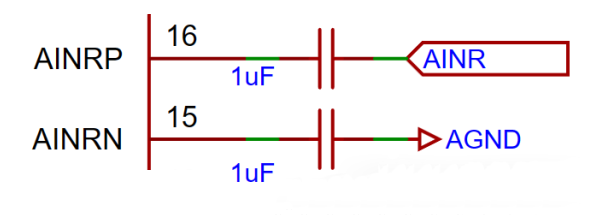

 单端输入：信号接P脚，N脚接地，ADC采集的是P脚对地的电压。优点是省引脚，走线简单。缺点是地线上的噪声会直接耦合进信号。

二、输入阻抗：不是越高越好
很多人觉得输入阻抗越高越好，这样信号源的负载效应小。实际应用时需看信号源类型。
通常可以分这几档，比如5kΩ、10kΩ、40kΩ

麦克风输入：驻极体麦克风需要2-3kΩ的负载，选5kΩ或10kΩ比较合适。

Line in输入：信号源输出阻抗通常几百欧，选10kΩ或40kΩ都可以，但要注意更高阻抗会引入更多热噪声。

长线传输：信号线像天线一样会拾取空间噪声，这时候用低阻抗输入反而有利于抑制噪声。低阻抗对噪声源的负载更重，噪声电压会被拉低。

所以输入阻抗不是越高越好，得看信号源、走线长度、噪声环境。

三、共模容差：容易被忽略的关键参数

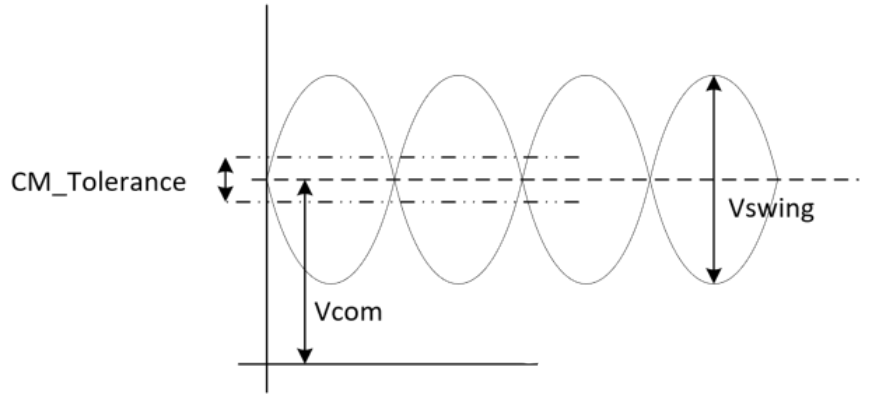

差分输入的优势是抑制共模噪声，但这个抑制能力是有限的。共模容差，就是ADC能容忍的最大共模电压变化范围。

通常有三档可选：

低容差模式：通常支持100mVpp左右（差分）或50mVpp左右（单端）。这是性能最好的模式，信噪比最高，失真最小。适用于共模电压稳定的场景，比如同一块PCB上的短距传输、电池供电设备

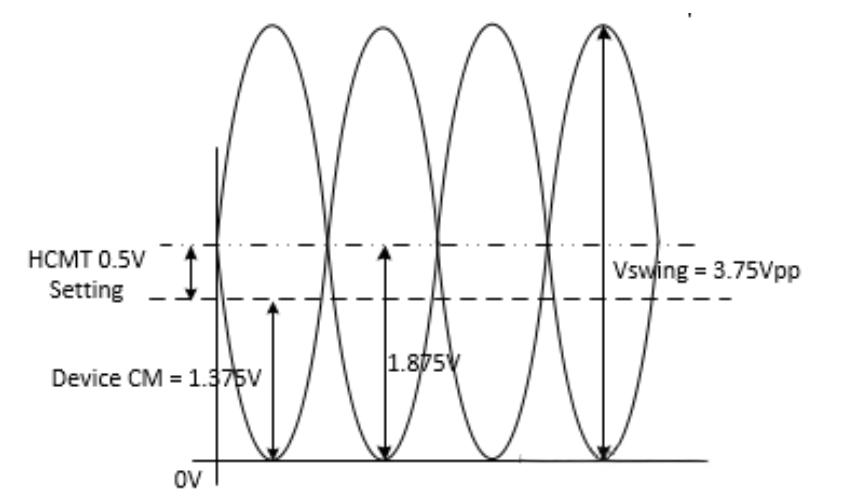

中容差模式：通常支持1Vpp左右（差分）或500mVpp左右（单端）。可以容忍较大的共模变化，但SNR会下降1-2dB。适用于跨板连接、电源波动较大的场景。

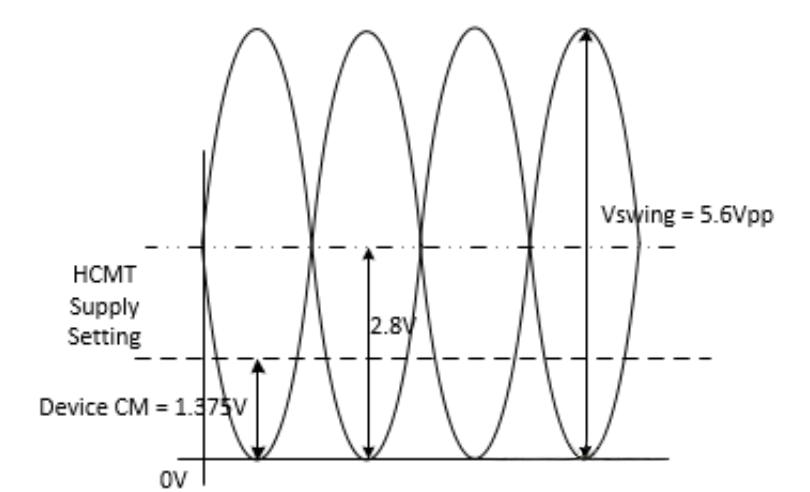

高容差模式（轨到轨）：可以容忍共模电压在0V到电源电压之间任意变化，但SNR会大幅下降，通常超过30dB。仅适用于共模电压变化极其剧烈、其他模式无法工作的特殊场景，比如汽车环境中接地电位差较大的情况。
